Neu in Vectorworks interiorcad 2012
Fragen Sie uns nach speziellen interiorcad Service Select-Angeboten beim Updatekauf!
Verbesserte 3D Bearbeitung und Bauteile
Bislang konnte man in interiorcad zwar einem Bauteil Stücklisteninfos zuweisen. Der Weg zur NC-Ausgabe war jedoch recht steinig. Ab interiorcad 2012 können Sie dreidimensionale Werkstücke verwenden, für die zu jedem Zeitpunkt Stücklisten- und NC-Ausgabe bereitstehen. Diese Bauteile bestehen aus Polylinien, die vollautomatisch in NC-gerechte Konturen konvertiert werden: Zeichnen Sie ein Bauteil wie ein Rechteck bzw. eine Polylinie oder erzeugen Sie aus einer Polylinie ein Bauteil mit dem Drücken/Ziehen Werkzeug. Alternativ ist die Umwandlung von bestehenden zwei- oder dreidimensionalen Objekten in Bauteile möglich.
Möchten Sie das Bauteil nachträglich verändern, kein Problem! Bereits jetzt stehen Ihnen dafür viele 3D Zeichenfunktionen von Vectorworks zur Verfügung. Der Befehl Schnittfläche löschen kann genutzt werden, um Ausklinkungen zu erzeugen oder Bauteile zu zerlegen. Das Werkzeug Umformen kann zur Dickenänderung genutzt werden. Außerdem stehen über die Infopalette weitere Paremeter zur Verfügung.
Bauteile können in allen 3D-Ansichten mit Bohrungen versehen werden. Der Clou: Beim Platzieren mit dem Werkzeug Bohrung 3D oder auch beim Arbeiten mit Bohrungen, die zu einer Gruppe zusammengefasst wurden, erkennt interiorcad automatisch die Oberflächen des Bauteiles. Die Bohrungen lassen sich so problemlos platzieren, ohne die Ansicht wechseln oder Arbeitsebenen von Hand anlegen zu müssen.
Weisen Sie eine Projektposition und ein Material für Platten, Oberflächen und Kanten zu und schon haben Sie präzise Stücklisteninformationen, die automatisch an die Branchensoftware profacto übertragen werden. Ebenso einfach ist die Umwandlung in ein Werkstück, dass Sie mit Hilfe des Zusatzmoduls VectorWOP an Ihr CNC Bearbeitungszentrum übergeben können.
In den Versionen Vectorworks interiorcad, Vectorworks interiorcad Small Business
interiorcad und profacto greifen nun dynamisch ineinander
interiorcad und profacto sind jetzt zwei Seiten derselben Medaille. Einmal die Datenübergabe einrichten, und fertig. Via Menübefehl werden nun Ihre gesamten Stammdaten aus profacto nach interiorcad übertragen. So können Sie in profacto bestimmen, von welchen Lieferanten Sie welche Artikel bestellen möchten. In interiorcad stehen sofort genau die Artikel zur Verfügung, die Sie wirklich verwenden möchten. Der Vorteil liegt auf der Hand: Sie brauchen die Daten nur einmal zu pflegen.
In den interiorcad Projektdetails sehen Sie nun alle aktuell offenen Projekte und Positionen, wie Sie in profacto angelegt sind. Wählen Sie ein Projekt und die Position aus, zu der Ihre Zeichnungen gehören und schon werden alle Stücklisten und die Änderungen an den Stücklisten an profacto übertragen. Vollautomatisch, direkt.
Die Stückliste lässt sich in profacto wie folgt nutzen:
- Ergänzung der Stückliste um zusätzliche Teile, die Sie in der Fertigung benötigen, aber in Ihrer Planung nicht berücksichtigt haben. Tauschen Sie beispielsweise das Oberflächenmaterial aus ohne in die Zeichnung gehen zu müssen.
- Skalierung der Stücklisten. Planen Sie beipielsweise einen Küchenunterschrank und verändern Sie im Angebot die Anzahl für diese Position. Schon haben Sie die passenden Teilezahlen in der Stückliste.
- Reservierung der benötigten Materialien im Lager. Sind die Materialien nicht verfügbar, so gibt profacto einen Bestellvorschlag für den bevorzugten Lieferanten aus.
- Erstellen Sie eine Vor- und Nachkalkulation auf Basis der Stückliste.
In den Versionen Vectorworks interiorcad, Vectorworks interiorcad Small Business
Begrenzung der Ansichtsbereiche an- und ausschalten
Die Begrenzung der Ansichtsbereiche lässt sich nun einfacher ein- und ausschalten. Ein Häkchen in der Infopalette, fertig.
In den Versionen Vectorworks interiorcad, Vectorworks interiorcad Small Business, Vectorworks interior xs

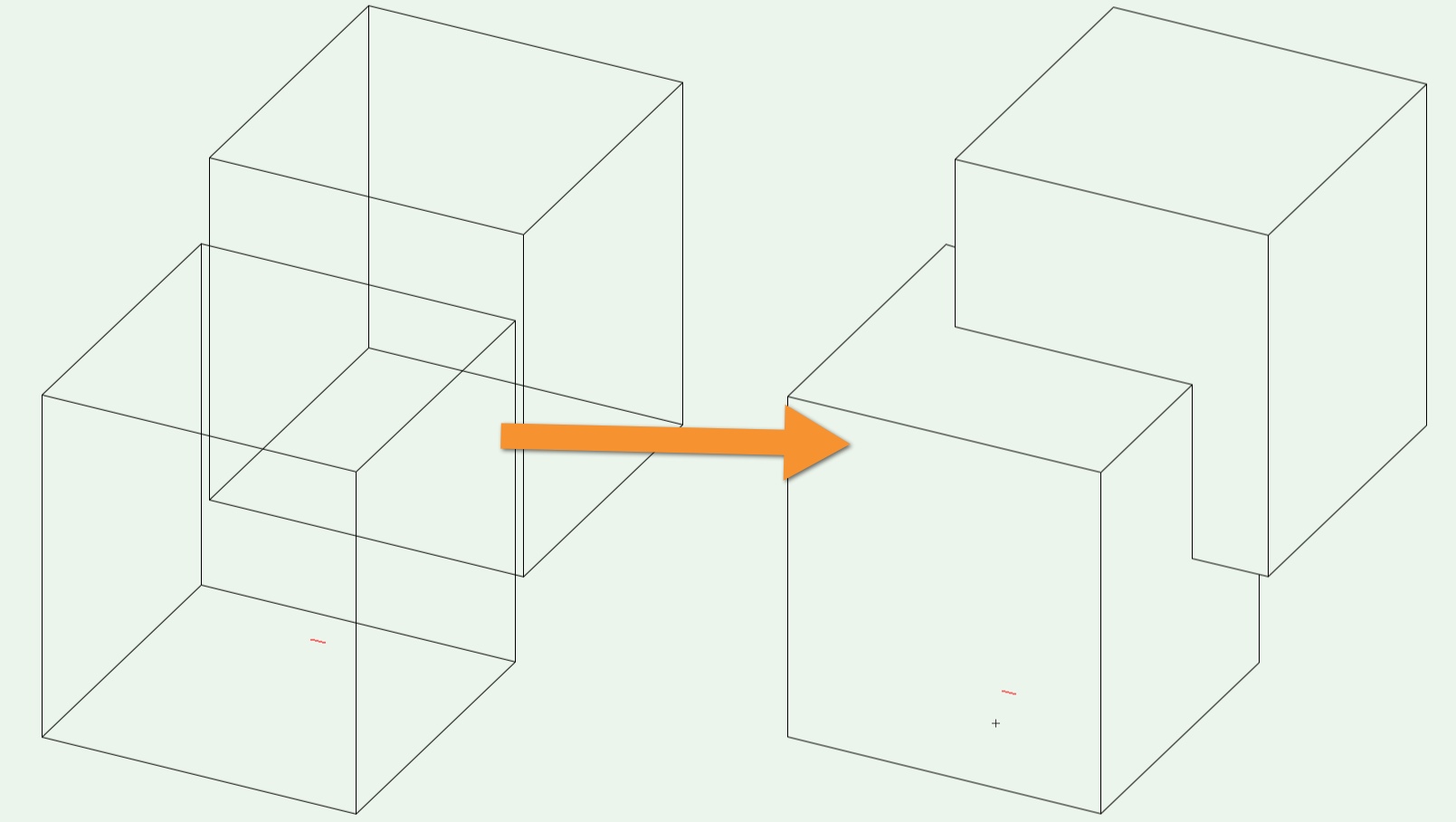

Schnittflächen von 3D-Körpern sichtbar machen
Bisher wurden zwei ineinander verschachtelte 3D-Körper als ein einziger dargestellt. Nun kann man einfacher nachvollziehen, wo die Schnittflächen zwischen den Körpern liegen. Die Anzeige der Schnittlinien lässt sich in der Renderworks Einstellungen ein- und ausschalten.
In den Versionen Vectorworks interiorcad, interiorcad Small Business, interior xs
Heliodon: Automatische Lichtquelle mit Umgebungseinstellen
Ein Heliodon ist eine automatische Lichtquelle, die ein Licht zu einer bestimmten Zeit an einem bestimmten Ort erzeugt. Stellen Sie also einfach Münster den 18. Dezember 16 Uhr ein und lassen sie das Rendering laufen.
In allen Versionen mit Renderworks

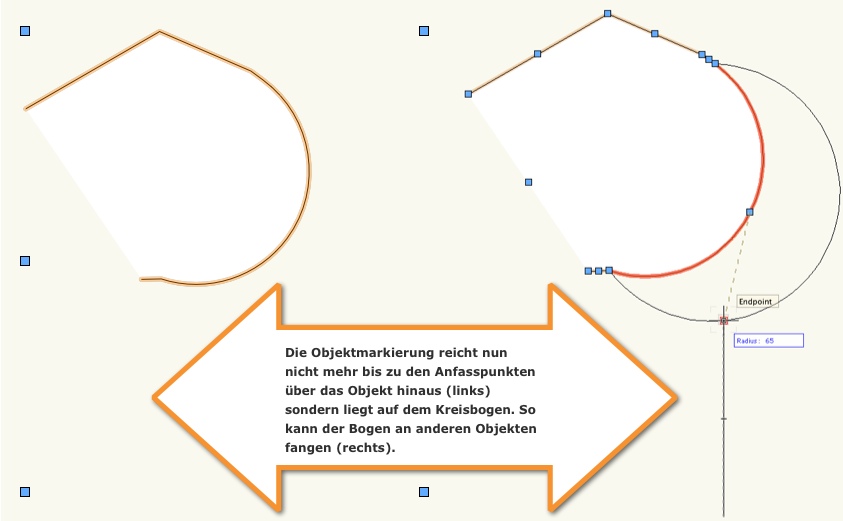

Einfachere Veränder- und Positionierbarkeit von Polylinien
Polylinien konnten bisher nur sehr mühsahm über einen je nach Wölbung weit entfernten Punkt umgeformt werden. Die Positionierung war kaum sauber möglich, weil sie sich an diesem Punkt orientierte. Nun liegt der Positionierungspunkt auf dem Kreisbogen. Man kann diesen einfach anfassen und den Radius des Bogens verändern. Der Punkt fängt wie gewohnt an anderen Objekten.
In den Versionen Vectorworks interiorcad, interiorcad Small Business, interior xs
Eigene Renderworks Stile in der Zubehörpalette oder in Vorgabedateien anlegen
Ein Renderworks Stil beinhaltet nicht nur die Zeichnung mit ihren Texturen und Lichtquellen, sondern weitere Einstellungen zur Lichtbrechnung und -reflexion, zum Anti-Aliasing, zur Auflösung, zum Renderworks Hintergrund u.v.m. Diese Einstellungen lassen sich jetzt als Renderworks Stil in der Zubehörpalette anlegen. Der Clou: Haben Sie in einem Ansichtsbereich die passende Einstellung gefunden, schlägt interiorcad diese beim Anlegen des Stils vor. Bestätigen und fertig. Nun können Sie den Stil für weitere Renderings verwenden, in andere Dokumente übertragen oder Ihre Lieblingseinstellungen in einer Vorgabedatei anlegen.
In allen Versionen mit Renderworks
3D Modellierung weiter verbessert
2D Objekte lassen sich jetzt direkt auf Oberflächen von 3D Körpern anlegen. Und mit einem neuen Werkzeug lassen sich die 2D-Objekte dann extrudieren. Natürlich können die Objekte durch Drücken der TAB-Taste genau positioniert werden. Die 3D Modellierung funktioniert auch für Bauteile.
In den Versionen Vectorworks interiorcad, Vectorworks interiorcad Small Business, Vectorworks interior xs

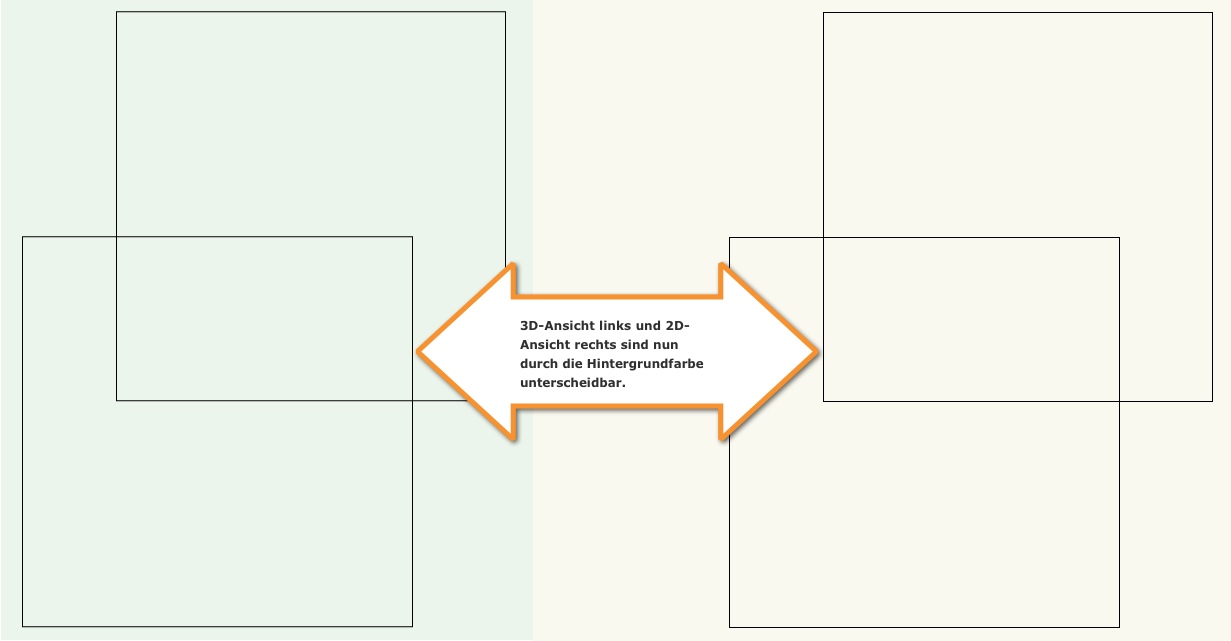

Hintergrundfarbe nach 2D und 3D Ansicht unterscheiden
In vorigen Versionen kam es bei der Konstruktion häufig zu Fehlern, da 2D Objekte versehentlich in einer 3D Ansicht angelegt wurden. Nun kann man dies vermeiden, indem man für die Konstruktion im 2D und Konstruktion im 3D andere Hintergrundfarben definiert. Die Farben sind frei konfigurierbar.
In den Versionen Vectorworks interiorcad, interiorcad Small Business, interior xs
DXF/DWG Im/Export
Der DXF/DWG Im- und Export wurde an die neue Autocad Version angepasst. Insbesondere sind nun Farbverläufe und Transparenzen möglich.
In den Versionen Vectorworks interiorcad, Vectorworks interiorcad Small Business, Vectorworks interior xs

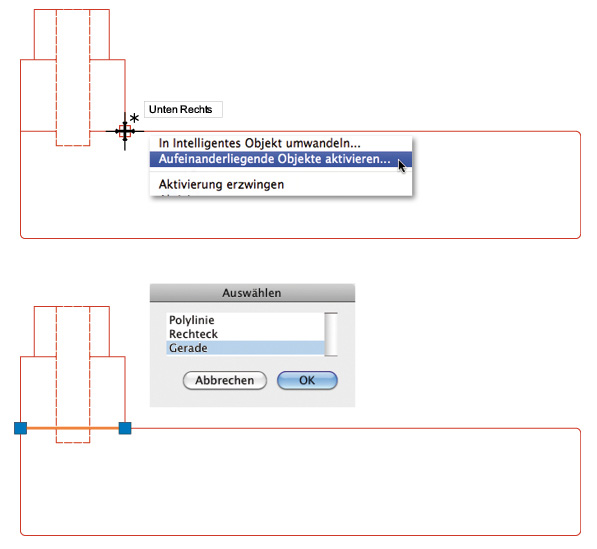

Im Hintergrund liegende Objekte markieren
Drückt man die Taste B so wird der Objekthintergrund ausgeblendet und man kann dahinterliegende Objekte markieren. Alternativ können Sie bei gedrückter Punkt-Taste auf die Kante des Objektes klicken. Sie erhalten dann ein Auswahlmenü und können das zu gewünschte Objekt auswählen.
In den Versionen Vectorworks interiorcad, interiorcad Small Business, interior xs
