Fertigungsrealismus

Beschläge und Bearbeitungen verbinden sich mit Bauteilen. Mehr musst du nicht tun, um CNC-Maschinen anzusteuern.

Nutsch hätte sich gefreut...

Vom 3D-Modell kommst du direkt zur technischen Zeichnung. DIN-gerecht und voll dynamisch.

Verkauf Deine Ideen.

Sehen und verstehen. Eine gute Präsentation hilft dir im Kundengespräch.

Darum Vectorworks interiorcad

Vectorworks interiorcad – Von der Präsentation bis zur Produktion

Vectorworks interiorcad ist spezialisiert auf technische und grafische Unterstützung für Tischler, Ladenbauer, Messebauer und Fertigungsbetriebe. Dabei hilft ein ausgereifter Korpusgenerator, flexible 3D-Bauteile und eine umfangreiche Beschlagsbibliothek beim Konstruieren. Eingebaute Fotorealistik durch Cinema 4D ermöglicht beeindruckende Präsentationen. Ableitbare technische 2D Zeichnungen und ein Layoutbereich auf Grafikprogramm-Niveau sorgen für die technische Dokumentation und Druckausgabe. Aber erst das tief eingebettete CNC-Interface garantiert einen fließenden Übergang in die Fertigung

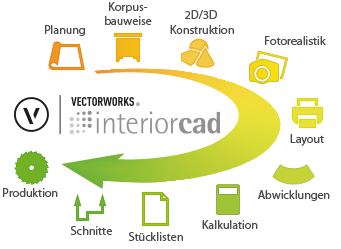

interiorcad Leistungsdiagramm
Kundenstimmen

Das sagen unsere Kunden

  • „3D Laser Aufmaß und Vectorworks interiorcad arbeiten nahtlos zusammen“
  • Daniel Zangger, Messen (Schweiz)
  • „interiorcad ist für uns die einzige Chance, das Maximum herauszuholen“
  • Josef Brenner, Mobili-Art, Rostock.
  • „Die Durchgängigkeit der digitalen Fertigung erlaubt uns, auf engstem Raum zu arbeiten“
  • Matthias Elbracht, Köln.
  • „Mit interiorcad kann man auch komplexe Aufgabenstellungen bewerkstelligen“
  • Wolfgang Steckenleiter, Stellv Schulleiter, Meisterschule, München.
  • „Die Ausgabe an die CNC funktioniert direkt – Ohne Nacharbeiten.“
  • Matthias Schiestl, Schreinerei Schiestl, Vornbach am Inn.
Schluss mit dem Software-Sammelsurium!

Ein System für alles – Ohne Kompromisse.

Wir haben als CAD-Kern Vectorworks gewählt, weil es ein vollwertiges 3D-CAD ist, dass aber auch 2D beherrscht.  Außerdem verfügt es über alle Schnittstellen,  um mit Partnerfirmen über DXF/DWG, Parasolid, Step u.v.m. Daten auszutauschen. Oder um Ihr CNC-Bearbeitungszentrum mit Daten zu versorgen. Oder um Kunden ein PDF oder einen Film zu schicken.

Erledige Design, Konstruktion und Arbeitsvorbereitung mit bislang unübertroffener Freiheit. Der in keinem anderen Zeichenprogramm erhältliche Fertigungsrealismus hilft dabei, ohne Kompromisse schnell fertig zu werden.

Revolutionär: Fertigungs­realismus

Als Äquivalent zum Fotorealismus steht Fertigungsrealismus für eine neue Art der Möbelplanung. Ausgangspunkt ist ein Werkstück, das auf der CNC-Maschine liegt. Auf der CNC wird das Werkstück gefräst, gebohrt, auf Gehrung gebracht u.v.m. Dieses Prinzip haben wir ins CAD übertragen. Du bearbeitest Dein Werkstück direkt am Bildschirm, genau so wie du es auf der CNC tun würdest. Dabei profitierst du von allen Vorteilen, die CAD-Planung heute bietet: Konstruiere und plane direkt im 3D und kontrolliere das Ergebnis bereits am Bildschirm. Anschließend erzeugst du fotorealistische Darstellungen (Renderings), Stücklisten, Kalkulationen und CNC-Programme.

Revolutionär: Fertigungs­realismus

Als Äquivalent zum Fotorealismus steht Fertigungsrealismus für eine neue Art der Möbel­planung. Ausgangspunkt ist ein Werkstück, das auf der CNC-Maschine liegt. Auf der CNC wird das Werkstück gefräst, gebohrt, auf Gehrung gebracht u.v.m. Dieses Prinzip haben wir ins CAD übertragen. Du bearbeitest Dein Werkstück direkt am Bildschirm, genau so wie du es auf der CNC tun würdest. Dabei profitierst du von allen Vorteilen, die CAD-Planung heute bietet: Konstruiere und plane direkt im 3D und kontrolliere das Ergebnis bereits am Bildschirm. Anschließend erzeugst du fotorealistische Darstellungen (Renderings), Stücklisten, Kalkulationen und CNC-Programme.

CAD-Konstruktion
CAD-Konstruktion

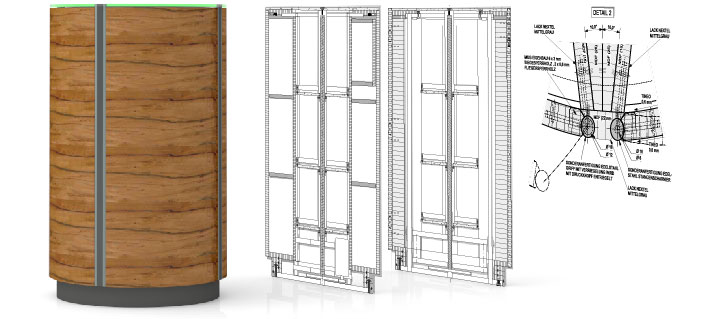

2D oder 3D? Warum „Oder“?

Es gibt einfach Dinge, für deren Konstruktion gibt es keinen Generator oder automatisierten Weg. Wenn individuell designt wird, dann hast du es mit dem CAD zu tun. Und genau das ist der Grund, warum interiorcad auf Vectorworks aufbaut. Mit Vectorworks hast du die Freiheit der intuitiven Gestaltung. Du kannst vollständig in 2D arbeiten und dann jederzeit aus deinen Skizzen ein Modell machen. Oder du fängst sofort in 3D an. Das  Push/Pull Werkzeug macht das Modellieren so einfach und intuitiv wie nie. Du musst dich auch nicht mehr zwischen 2D und 3D entscheiden: Zeichne auf 3D Oberflächen und wandel deine Entwürfe gleich dort in 3D um, wo sie gebraucht werden. Ein wirklich revolutionär einfaches Konzept.

 Der folgende Film zeigt, wie wir an einer Live-Veranstaltung eine Aufgabe durchgeführt haben, der sich alle CAD/CAM Anbieter gestellt haben. Von 10 Schulen haben sich danach 8 für Vectorworks interiorcad entschieden.

interiorcad an Schulen

Es arbeiten mehr Schulen mit Vectorworks interiorcad als mit irgendeinem anderen Programm.

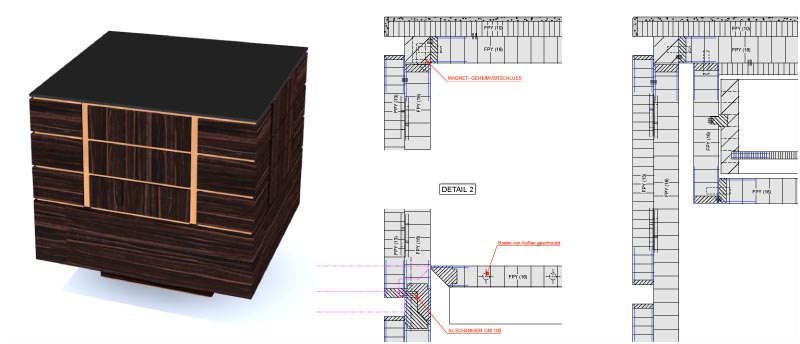

Und jedes Jahr werden es mehr. Durch die vorbildliche Darstellung von technischen Zeichnungen aus dem 3D Modell heraus ist es möglich, DIN-gerechte Eingabezeichnungen zum Meisterstück vollständig aus dem virtuellen Modell heraus zu generieren.

Natürlich kommt diese Eigenschaft auch dem gewerblichen Nutzer von interiorcad zugute. Gerade bei aufwändigen Konstruktionen kann es Zeit und Fehler vermeiden, wenn das 3D Modell die Basis für die Ausführung ist. Schnitte und Ansichten 2D zu zeichnen ist deutlich zeitaufwändiger und fehleranfälliger.

Neugierig? Hier ein Live-Mitschnitt einer 3D-Konstruktion, wie wir sie als Aufgabe bekommen haben:
Integriertes Rendering

Ein Rendering gleich im Drucklayout zu aktualisieren spart dir viel Zeit.

Deadlines einzuhalten und Kundenwünsche zu erfüllen kann manchmal eine Herausforderung sein. Darum ist ein integriertes System so unverzichtbar: Selbst Änderungen in letzter Minute bringen dich nicht aus der Ruhe. Aktualisiere dein Modell und Dein Layout ist auf Knopfdruck wieder abgabebereit.

Unsere Renderworks Gallerie zeigt eine Auswahl an Kundenprojekten. Sämtliche Ergebnisse wurden ohne Nachbearbeitung, direkt im Layout erzielt.

Arbeitsvorbereitung

Bei Losgröße Eins muss es schnell gehen.

interiorcad ist spezialisiert auf Losgröße eins. Flexibilität und Geschwindigkeit spielen eine zentrale Rolle und „fertig werden“ ist besonders dann eine Herausforderung, wenn jedes Projekt wieder bei Null beginnt.

Zuschnitt- und Stücklisten für einen flotten Arbeitsablauf.

Dass deine Präsentation gelungen ist, weißt du, wenn dein Kunde dich nach dem Preis fragt. Ist der Auftrag erteilt, werden Listen für Bestellung und Zuschnitt benötigt. Gut, dass all dies in interiorcad bereits integriert ist.

Neu: Die verknüpfte Bauteilableitung. Erstelle eine zweidimensionale Abwicklung aller aktivierten Bauteile und Korpusmöbel und sortiere Spalten, Baugruppen, Farben. Das gesamte Erscheungbild ist anpassbar. Natürlich ändert sich die dynamische Bauteilableitung, wenn Änderungen an den Ursprungsobjekten vorgenommen werden.

Dreidimensionales Planen hat nicht nur in der Präsentation Vorteile: Alles, was du gezeichnet hast, hat bereits Stücklisteninformationen.

Bekantung, Trägermaterial, Beschichtung, Belag und Beschläge wählest du aus einer großen Datenbank der wichtigsten Hersteller aus. Fertige Listenvorlagen passt du deinen Bedürfnissen an und erhältst jederzeit Auskunft über Zuschnittmaße, bestellbare Beschläge, Materialbedarf und vieles mehr.

Stammdaten nur einmal verwalten.

interiorcad bietet Schnittstellen zu den meisten Branchenprogrammen am Markt. Wenn du deine Stammdaten bereits in einer Datenbank pflegst, kann in den meisten Fällen ein automatischer Abgleich zwischen deiner Branchenlösung und interiorcad hergestellt werden.



Integration statt Im-/Export: Bei Anbindung an profacto entfallen viele manuelle Zwischenschritte.

So reservierst oder bestellst du die benötigten Materialien. Außerdem erzeugst du prompt eine Kalkulation und ein Angebot deines Auftrags.

Natürlich ist der Export an deine bestehende Branchensoftware oder Zuschnittoptimierung auch bereits integriert. Arbeite einfach weiter mit der bestehenden Lösung, wenn ein Wechsel nicht infrage kommt!

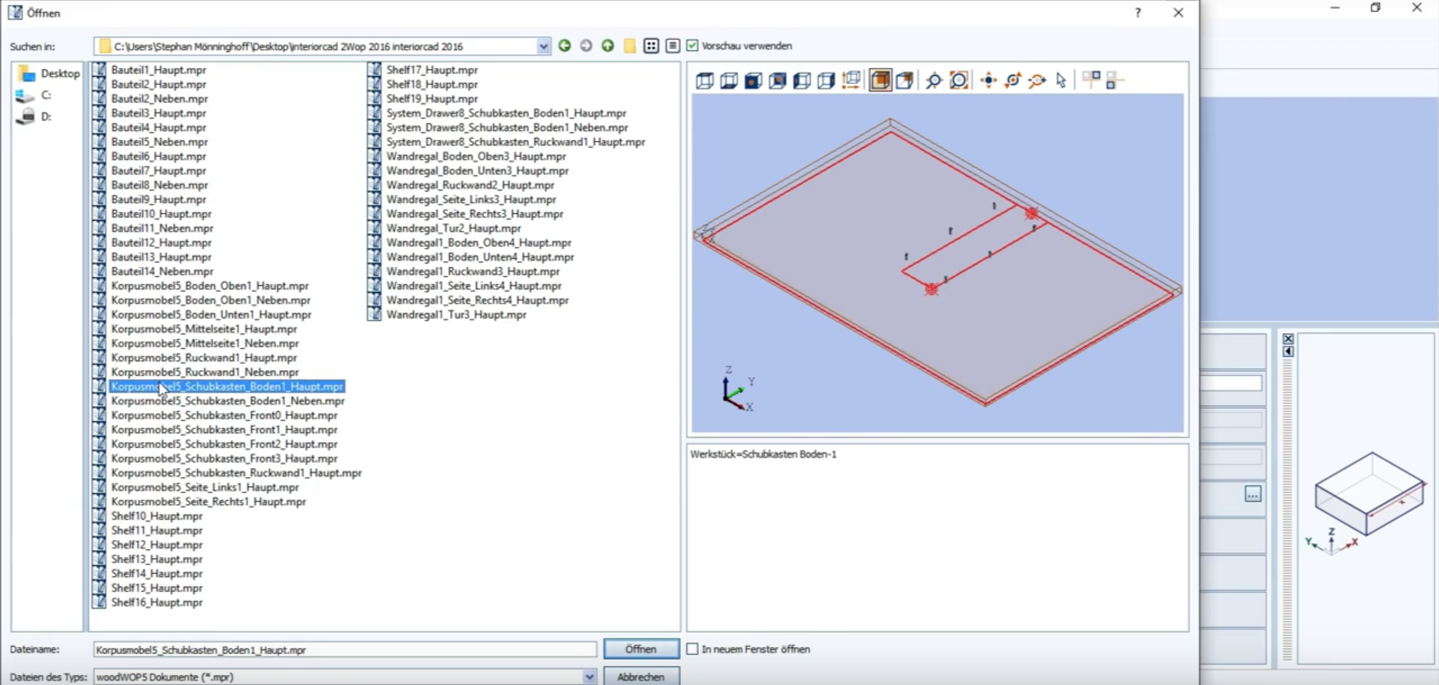

CNC-Schnittstelle VectorWOP

Mit der optionalen CNC-Schnittstelle VectorWOP erzeugst du CNC-Programme für die Programmiersoftware deines Bearbeitungszentrums.

Für CNC-Bearbeitungszentren von Homag und Weeke (.mpr), IMA (.fmc), SCM und Morbidelli (.xxl), Holz-Her und Biesse (.hops), Felder Format 4 (.tnc) und Ganner (.ascii) können mittels VectorWOP fertige Maschinenprogramme erzeugt werden. Auch andere Formate werden unterstützt. Wir helfen gerne, falls du ein anderes Format einsetzt!

Verwendete Beschläge erzeugen Bearbeitungen

Alle in einem Bauteil oder Korpusmöbel verwendeten Beschläge sind in der sehr umfangreichen interiorcad Datenbank schon mit Daten für die Fertigung versehen. Wird ein Beschlag gesetzt, z.B. in einer Arbeitsplatte oder einem Korpus, erzeugt er die für die Fertigung notwendigen Bearbeitungen in Form von Bohr-, Fräs- oder Sägedaten.

Bibliotheken an Bord

Wo immer Daten für die Weiterverwendung bereitstehen, versuchen wir, diese zu integrieren. Unsere Partner in Industrie und Handwerk arbeiten dabei mit uns Hand in Hand.

Architektur BIM-Modul

Vectorworks ist ein echtes BIM („Building Information Modeling“)-Programm. Bauteile wie voll parametrische Wände, Fenster, Türen und Treppen gehören daher zum normalen Leistungsumfang. Ebenso wie die IFC-Schnittstelle, die einen Datenaustausch mit fest umrissenem Informationsgehalt ermöglicht. Durch Portale wie Bim-Objects hast du Zugriff auf hunderttausende Symbole aus der Baubranche. Direkt per Knopfdruck.

Wände

Nutze entweder einfache Wandkörper oder Wandaufbauten mit Schalen. Wände können auch radial gebogen sein und dabei ansteigen und abfallen. Forme die Wände einfach mit der Maus um oder gib die gewünschten Werte in der Info-Palette ein.

Fenster und Türen

Werde zum Meister im Zeitsparen. Erzeuge gängige Fenstertypen ganz intuitiv durch dialoggeführte Eingaben und im Handumdrehen ist der Grundriss mit Fenstern und Türen deine dreidimensionale Planungsgrundlage.

Treppen

Wer nur ab und zu Treppen fertigt und keine Treppen-Software benötigt, der findet im interiorcad Treppengenerator einen sehr flexiblen und zeitsparenden Weg, um Treppen samt Wangen, Setz- und Stellstufen zu mit allen Konturen für die spätere Fertigung zu planen.

Dachräume anlegen

Mit interiorcad muss kein Dachschrägenschrank im Leeren stehen. Im Nu hast du jeden Raum nach Aufmaß erstellt und nutzt ihn für Ansichten, Grundriss und Schnitte gleich mit. Und das Beste: Die Vorab-Visualisierung überzeugt auch noch deine Kunden.
